ABB Bypass-Schalter OT315E03YP
Art.Nr.: 1589871
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

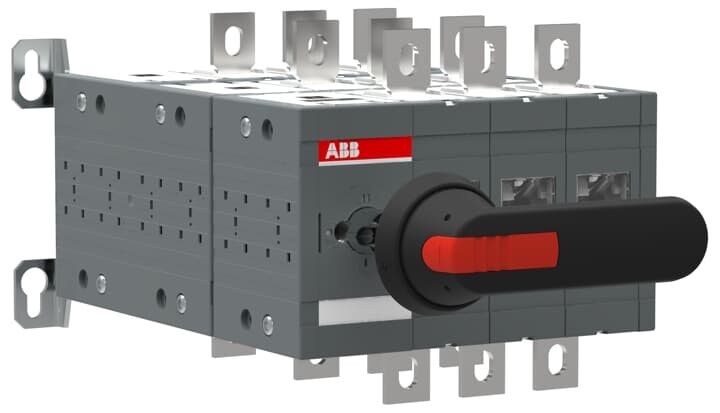

Bypass-Schalter OT315E03YP
Hersteller: ABB
Hersteller-Art.Nr.: 1SCA123581R1001
EAN: 6417019543659
Ursprung: Finnland
Zolltarif: 85365080
Die manuell betätigten Bypass-Schalter von ABB sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die Serie schaltet Stromstärken von 160 A bis 800 A bei Spannungen bis zu 690 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Die Bypass-Schalter verfügen über eine IEC Zulassung. ABB bietet Ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können Bypass-Schalter auch in den anspruchsvollsten Anwendungen eingesetzt werden und sind eine ideale Lösung für den Last Bypass. Die Ausrüstung kann sicher gewartet werden, während die Last direkt von der Quelle geliefert wird. Die Bypass-Schalter von ABB erfüllen die Trennbedingungen ohne zusätzliche Geräte.
| Merkmale: | |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
| Bemessungsbetriebsspannung | 1000 V |
| Bemessungsdauerstrom Iu | 315 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 315 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 315 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 160 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 160 kW |
| Schaltleistung bei 400 V | 160 kW |
| Polzahl | 3 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Steckeinsatztechnik |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | langer Drehgriff |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Breite | 240 mm |
| Höhe | 185 mm |
| Tiefe | 306 mm |
ABB Stotz-Kontakt GmbH
c/o PMA
Eppelheimer Straße 82
69123 Heidelberg
Land: DE
E-Mail: info.stotz@de.abb.com
www.abb.de
