ABB Elektronisches Zeitrelais TEF4-OFF
Art.Nr.: 1590000
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

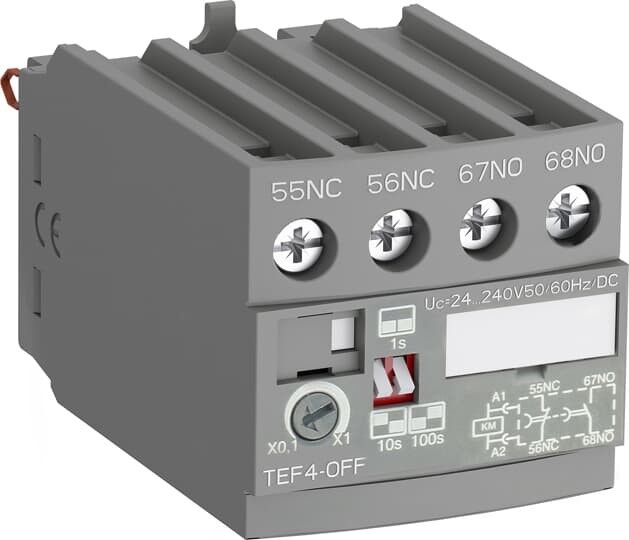

Elektronisches Zeitrelais TEF4-OFF
Hersteller: ABB
Hersteller-Art.Nr.: 1SBN020114R1000
EAN: 3471523130654
Ursprung: China, Volksrepublik
Zolltarif: 85364900
Die frontseitig aufgerasteten elektronischen Zeitrelais TEF4 werden für vom Steuerungssystem unabhängige Zeitsteuerungsaufgaben eingesetzt und sind mit Ansprech- und mit Rückfallverzögerung erhältlich.
TEF4 elektronische Zeitrelais werden frontseitig auf AF Schütze oder NF Hilfsschütze montiert und verriegelt. Eine mechanische Anzeige gibt den Schützstatus an.
TEF4 elektronische Zeitrelais werden über einen parallel geschalteten Direktanschluss zu den Spulenklemmen A1 A2 des Schützes oder Hilfsschützes mit Strom versorgt. Zum Schutz vor Stoßspannungen in der
Schützspule ist ein Varistor in das Zeitrelais integriert.
Mit TEF4-ON bzw. TEF4-OFF sind unabhängig vom Steuerungssystem um bis zu 100 s zeitverzögerte Funktionen in drei verschiedenen Zeitbereichen möglich. Die Zeitverzögerungsbereiche werden über einen Schalter ausgewählt, die Einstellung der Zeitverzögerung erfolgt mit einem Drehschalter. Die Zeitsteuerungsfunktion wird aktiviert, indem das Gerät geschlossen oder geöffnet wird, auf dem das Zeitrelais montiert ist.
Die Version mit Rückfallverzögerung arbeitet ohne zusätzliche Steuerspannung.
| Merkmale: | |
| Schaltfunktion | abfallverzögert |
| Einstellzeit | 0,1..100 s |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 1 |
| Wirkprinzip | elektronisch |
