ABB Erdungsschalter OT1250EM04P
Art.Nr.: 1589779
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

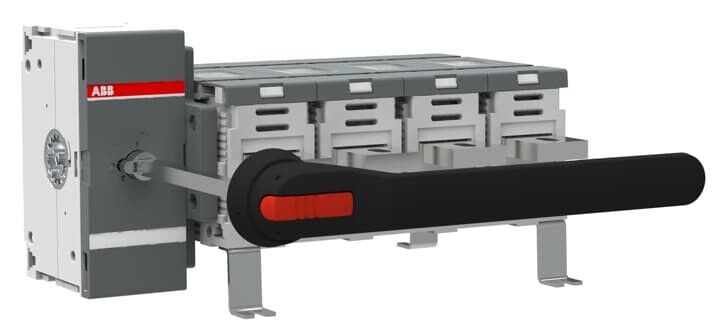

Erdungsschalter OT1250EM04P
Hersteller: ABB
Hersteller-Art.Nr.: 1SCA118949R1001
EAN: 6417019505701
Ursprung: Finnland
Zolltarif: 85369095
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer
Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A
bis 4000 A und das bei Spannungen von bis zu 690 V AC. Trotz ihrer hohen Leistung
sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch
die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der
Planung ermöglicht. Die OT-Lasttrennschalter können als Hauptschalter in
Haupt- oder Unterverteilung verwendet werden. ABB bietet ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können OT-Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
| Merkmale: | |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
| Bemessungsbetriebsspannung | 1000 V |
| Bemessungsdauerstrom Iu | 1250 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 1250 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 1250 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 710 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 50 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 710 kW |
| Schaltleistung bei 400 V | 710 kW |
| Polzahl | 4 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | langer Drehgriff |
| Verriegelbar | nein |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Schutzart (IP), frontseitig | IP00 |
| Schutzart (NEMA) | sonstige |
| Breite | 429,5 mm |
| Höhe | 306 mm |
| Tiefe | 234 mm |
