ABB Kleinschütz MC1C400ARWED-RAIL
Art.Nr.: 1589275
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

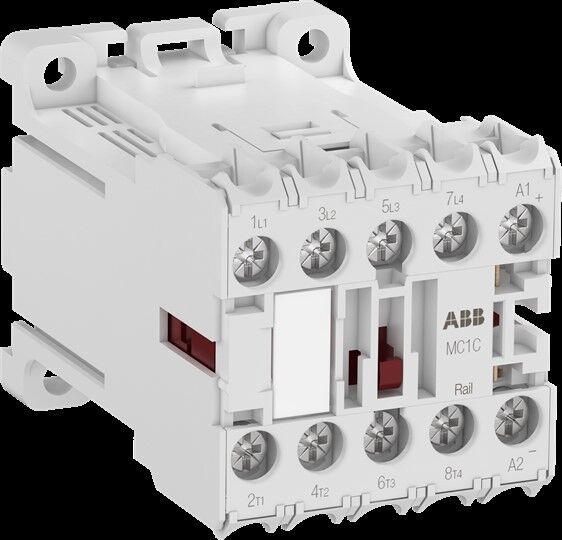

Kleinschütz MC1C400ARWED-RAIL
Hersteller: ABB
Hersteller-Art.Nr.: 1SAL102124R9911
EAN: 4013614548819
Ursprung: Bulgarien
Zolltarif: 85365080
Das MC1C-Rail Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Gleichstromansteuerung und Schraubanschlüssen. Es erfüllt die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglicht den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Es wird hauptsächlich zur Steuerung ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei bis zu 690V eingesetzt. Dabei erfüllt es alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreicht es die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2. Das Kleinschütz ist für Hutschienen- oder Wandmontage geeignet.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24..41 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24..41 V |
| Bemessungssteuerspeisespannung Us bei DC | 24..41 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | sonstige |
| Betriebsspannung bei AC 50 Hz | 440..690 V |
| Betriebsspannung bei AC 60 Hz | 440..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 2,2371 kW |
| Geeignet für Reiheneinbau | nein |
| Breite | 45 mm |
| Höhe | 48 mm |
| Tiefe | 68 mm |
