ABB Schütz AF38Z-30-00K-22
Art.Nr.: 1588155
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

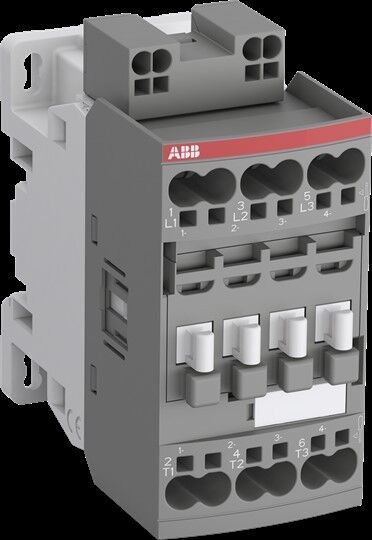

Schütz AF38Z-30-00K-22
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL296005R2200
EAN: 3471523156821
Ursprung: Frankreich
Zolltarif: 85365080
Die 3-poligen Schütze AF38Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48..130 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 V |
| Bemessungssteuerspeisespannung Us bei DC | 48 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 kW |
| Bemessungsbetriebsleistung NEMA | 18,6425 kW |
| Geeignet für Reiheneinbau | nein |
| Breite | 45 mm |
| Höhe | 92,3 mm |
| Tiefe | 86 mm |
