ABB Überspannungsschutz OVR T2 4L 40-275S
Art.Nr.: 1493789
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

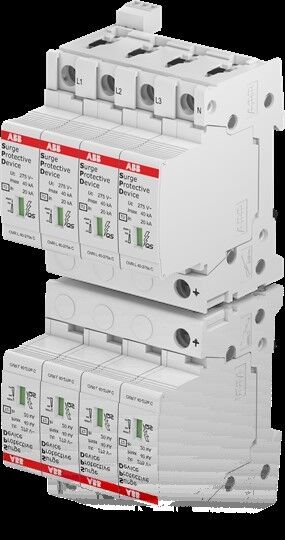

Überspannungsschutz OVR T2 4L 40-275S
Hersteller: ABB
Hersteller-Art.Nr.: 2CTB815704R1100
EAN: 3660308525284
Ursprung: Bulgarien
Zolltarif: 85369095
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Die Varianten mit Reserve-Varistor (s) bieten dadurch einen zusätzlichen Schutz der elektrischen Anlage, dass am Lebensdauerende die Überspannungs-Schutzeinrichtung nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen Varistor ein Basisschutz gewährleistet und die Anlage somit bis zum Austausch des Überspannungsschutzmodul weiterhin geschützt ist. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
| Merkmale: | |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | nein |
| Netzform sonstige | nein |
| Anzahl der Leiter (ohne Erde) | 4 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Nennspannung DC | 640 V |
| Höchste Dauerspannung AC | 275 V |
| Höchste Dauerspannung DC | 350 V |
| Max. PV-Spannung | 0 V |
| Schutzpegel | 1,4 kV |
| Schutzpegel L-N | 2,79999999 kV |
| Schutzpegel N-PE | 1,4 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Integrierter Kurzschlussschutz | nein |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 160 A |
| Integrierte Vorsicherung | nein |
| Leckstromfrei | nein |
| Montageart | sonstige |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
