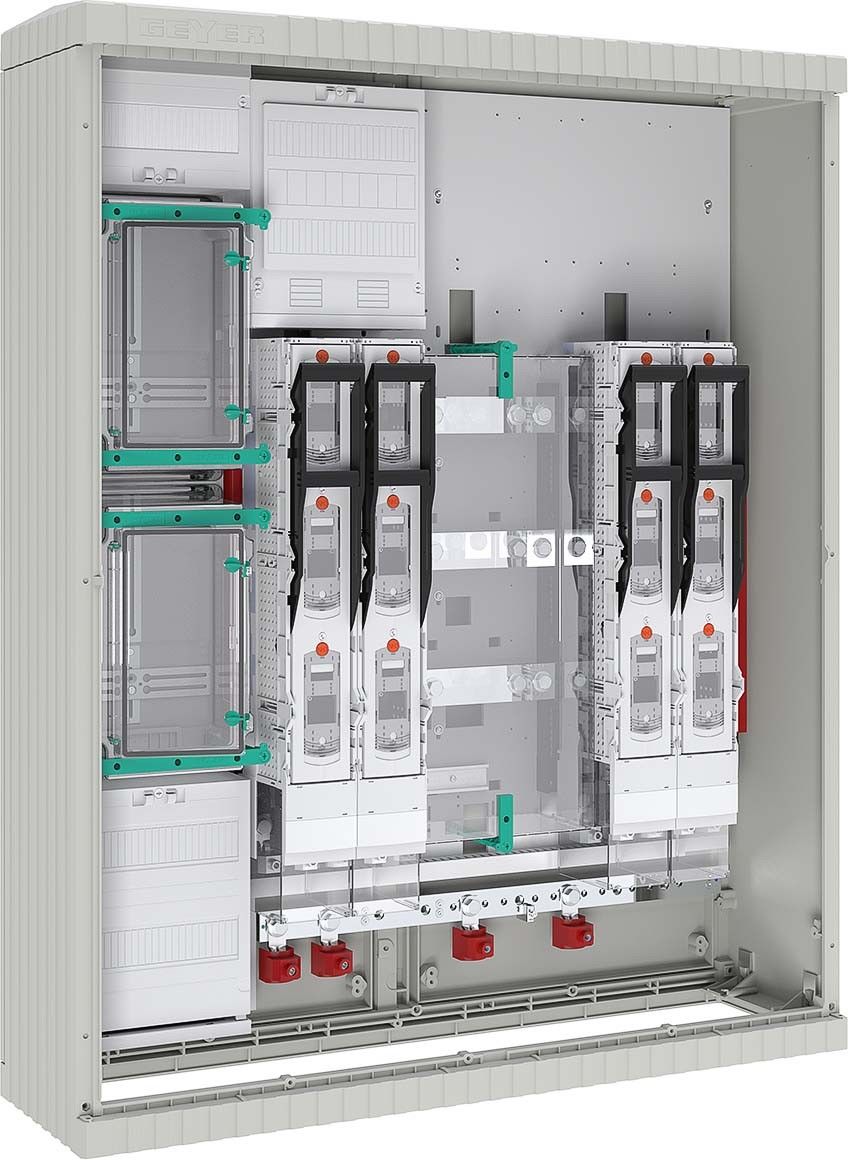

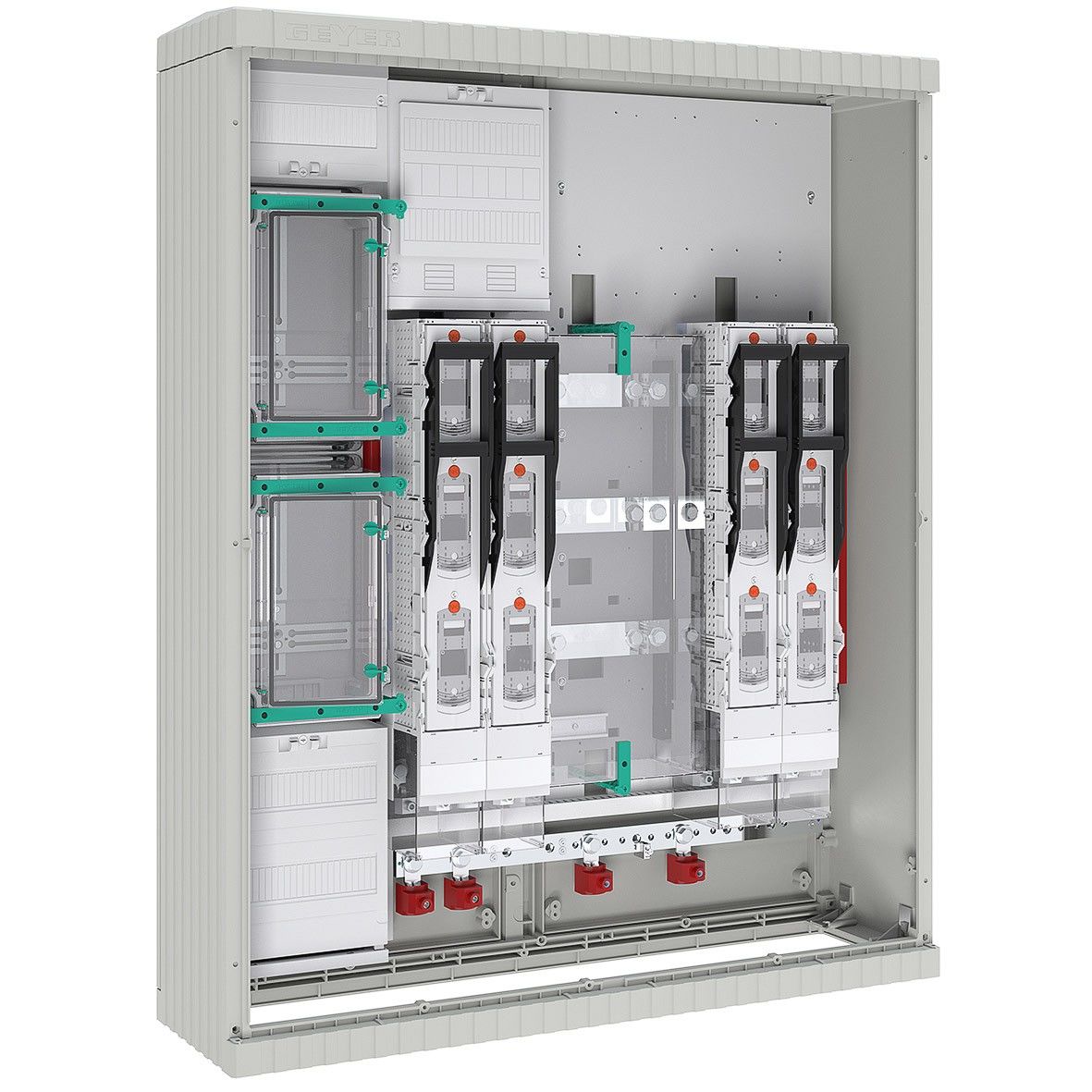

ABN SIF-Wandlerschrank SW132X0686

bestehendAus: Gehäuse,H xB xT (mm): 1355 x1110 x315: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Kunststoffmontageplatte 6mm,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Ohne Sockel,Messteil,H xB (mm): 1200 x250: Wandlerzusatzraum,H xB (mm): 300 x250,mit perforierter 3-Punkt-Haube,bestückt mit Spannungspfadsicherung 3xLS-Automat B 10A/25 kA und Prüfklemme (X4) gemäß TAB Netze BW,Wandler-Zählerplatz,H xB (mm): 375 x250,3-Punkt mit Sekundärverdrahtung und IP54-Klarsichthaube,TRE-Platz,H xB (mm): 375 x250,3-Punkt,verdrahtet und IP54-Klarsichthaube,AnlagenseitigerAnschlussraum (AAR,über TRE),H xB (mm): 150 x250,mit perforierter 3-Punkt-Haube und Gerätetragschiene,APZ-Raum,H xB (mm): 300 x250,mit LexCom Home-Mediamontageplatte und Gerätetragschiene,ohne Gerätebestückung,Leistungsteil,H xB (mm): 1200 x750: Wandlerraum,netz- undAnlagenseitigerAnschlussraum (NAR/AAR): Primärkupferschienen Cu 40/30 x10mm (L1-L3/PEN) verzinnt und vernickelt,PEN-Schiene mit 4xV-Anschlussklemmen 185mm²,vorbereitet für Berührschutz-AbdeckungAuf PEN-Schiene,Wandlerraum mit Klarsicht-Wandlerabdeckung,plombierbar,rundum geschlossen,inkl,Wandlerlasche (250 x50 x12mm) gemäß Form B nach DIN VDE 0603-2-2,Bohrungsabstand 130mm und 210mm und Sekundär- verdrahtung,Netzseitige Trennstelle (links): 2xNH2-Sicherungslastschaltleiste,3-polig schaltbar,mit V-Anschlussklemmen 185mm²,Anlagenseitige Trennstelle (imAAR): 2xNH2-Sicherungslastschaltleiste,3-polig schaltbar,mit V-Anschlussklemmen 185mm²,1xLeerplatz vorbereitet für Überspannungsschutz
