EBERLE Spannungsmessrelais IMU-3

Art.Nr.: 1222884

Mehr von EBERLE

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

Spannungsmessrelais IMU-3

Hersteller: EBERLE

Hersteller-Art.Nr.: 053025140400

EAN: 4017254155987

Ursprung: Österreich

Zolltarif: 85364900

Spannungsmessrelais zur Überwachung von 3- und 4-Leiter-Netze. Überwachung von Phasenfolge und Phasenausfall. Das Gerät verfügt über 2 Betriebsarten. Minimum: Es wird eine Mindestspannung überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Window (Fenster): Es wird ein Spannungsbereich überwacht, das Relais schaltet sobald die Spannung den Bereich über- oder unterschreitet. Jede Betriebsart kann mit oder ohne Phasenfolge gewählt werden. Über Drehschalter wählbare. Einstellbare Reaktionszeit. Montage auf Tragschiene.

Merkmale:
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	230..400 V
Versorgungsspannung bei AC 60 Hz	230..400 V
Spannungsmessbereich 1	69..299 V
Spannungsmessbereich 2	120..520 V
Spannungsart des Messbereichs	AC
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	nein
3-Phasen-Überspannung möglich	nein
1-Phasen-Fenster möglich	nein
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	nein
Enthält Funktion Gleichspannung-Überspannung	nein
Enthält Funktion Gleichspannung-Fenster	nein
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	10 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	10 s
Anzahl der Kontakte als Wechsler	1
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	230..400 V
Betriebsspannung bei AC 60 Hz	230..400 V

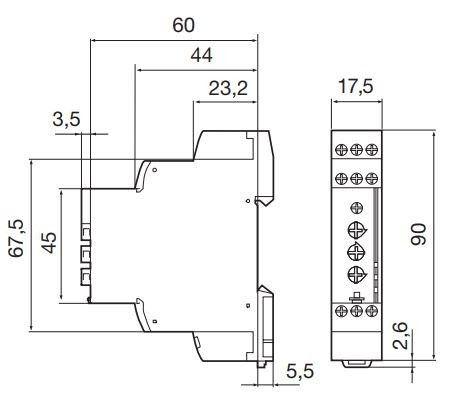

Breite	45429 mm
Höhe	90 mm
Tiefe	63 mm
