GLEN DIMPLEX Heizkreis MMH 50
Art.Nr.: 1482505
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

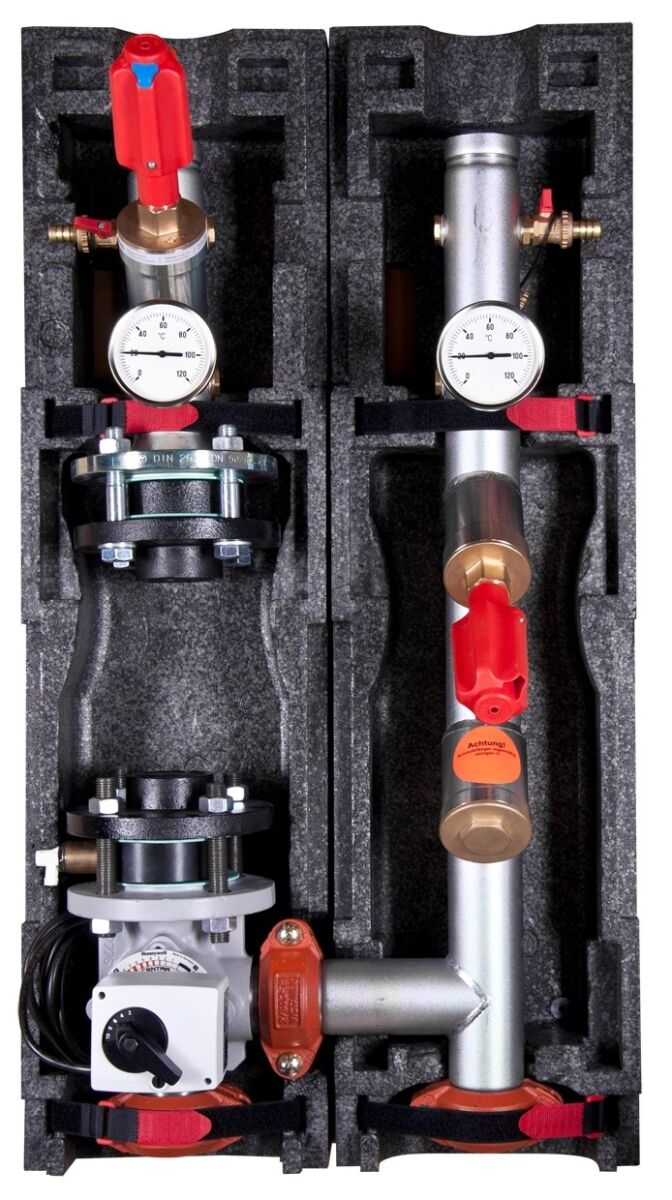

Heizkreis MMH 50
Hersteller: GLEN DIMPLEX
Hersteller-Art.Nr.: 364260
EAN: 4015627364264
Ursprung: Deutschland
Zolltarif: 84818019
Kombinierbare Baugruppe DN 50 mit Dämmschalen zum Anschluss eines gemischten Heizkreises. Einsetzbar für einen Heizwasserdurchfluss bis max. 12 m³/h (empfohlener Heizwasserdurchfluss 8 m³/h). Bestehend aus zwei Kugelhähnen mit Rückschlagventil, drei KFE-Kugelhähnen, zwei Thermometern, Schmutzfänger, Verrohrungs- und Verbindungsteilen (Achsabstand 250 mm), 3-Wege-Mischer mit Stellmotor, Anschlussspannung ~230 V, Schutzart IP 40, Fühler und 2-teilige Dämmschalen, Einbaumöglichkeit für geregelte Umwälzpumpe Pumpenmass 280 mm mit Flansch und Ausgleichsstücken zum Einbau einer Gewindepumpe (Nennweite DN 32 - Stichmass 180 mm), die nach dem Druckverlust der Heizungsanlage auszulegen ist. Victaulicschellen zum Anschluss an den Verteilerbalken VTB 50 beiliegend. (Pumpe und Anschlussverschraubungen (VCC 50) für den Heizkreis nicht im Lieferumfang).
| Merkmale: | |
| Material Mantel | Kunststoff |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
| Primärer Anschluss | sonstige |
| Nenndurchmesser primär | DN 50 |
| Sekundärer Anschluss | sonstige |
| Nenndurchmesser sekundär | DN 50 |
| Pumpenanschluss | Innengewinde (metrisch) |
| Größe Pumpenanschluss | 2 Zoll (50) |
| Max. Arbeitsdruck | 10 bar |
| Mediumtemperatur | 5..95 °C |
| Anzeigebereich Thermometer | 0..120 °C |
| Geeignet für Kühlen | ja |
| Geeignet für Heizung | ja |
| Geeignet für Glykol | ja |
| Geeignet für Ethanol | ja |
| Ausführung | gemischter Heizkreis |
| Mit Adapter für Wärmezähler | nein |
| Mit Wärmezähler | nein |
| Eingebaute Zirkulationspumpe | nein |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Einbaulänge der Pumpe | 180 mm |
| Mit Manometer | nein |
| Mit Regelventil | ja |
| Mit Absperrventil | ja |
| Mit Rückschlagklappe | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Auslaufhahn | ja |
| Mit Mischermotor | ja |
| Geeignet für Servomotoren | ja |
| Mit Dreiwegeventil | ja |
| Mit Pumpenkugelhahn | ja |
| Mit Anschluss Temperaturfühler | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit automatischer Entlüftung | nein |
| Wandaufstellung | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Füßen | nein |
| Mit Differentdruckregelung | nein |
| Strömungsrichtung | rechts |
| Mit Wärmedämmung | ja |
| Heizkreisregler erweiterbar | nein |
| Verteilerbalken erweiterbar | ja |
| Wärmeübertrager erweiterbar | nein |
| Breite | 500 mm |
| Höhe | 920 mm |
| Tiefe | 350 mm |
