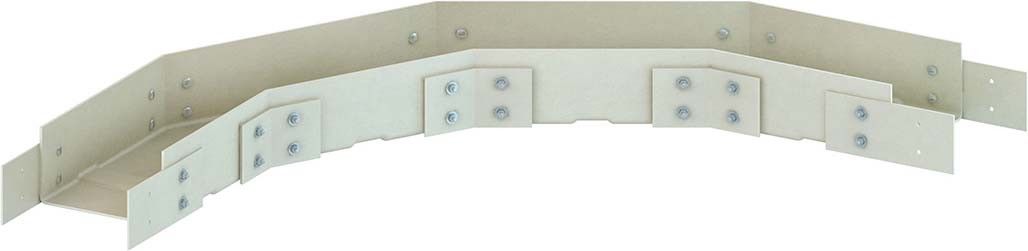

NIEDAX GFK-Bogen 90Gr. KKB 80.500-R600
Art.Nr.: 614647
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
GFK-Bogen 90Gr. KKB 80.500-R600
Hersteller: NIEDAX
Hersteller-Art.Nr.: KKB 80.500-R600
EAN: 4013339140985
Ursprung: Frankreich
Zolltarif: 39259020

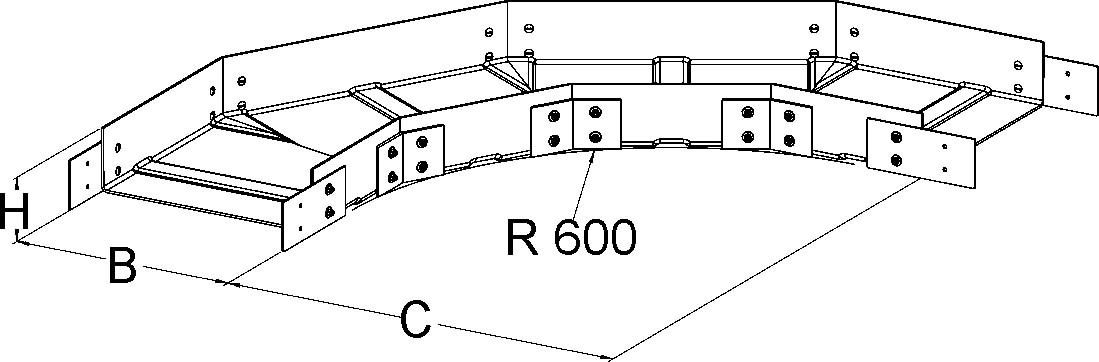

GFK-Bogen 90°, groß, gepresst, mit ungelochten Seitenholmen, mit integrierten gelochten Verbinderlaschen und mit querverlaufenden Verstärkungen (5 mm) sowie mit großem Innenradius, zur Herstellung von horizontalen 90° Eckverbindungen von Kabelrinnen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Ist der Radius > 250 mm und/oder die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein (bitte gesondert bestellen). Artikel auch in ...AC (besonders haltbares Acrylharz) lieferbar. Verwendung für: GFK-Kabelrinne KK 80... GFK-Kabelrinne KKL 80... Abmessungen (ca. Maße) H x B: 80 x 495 mm Innenholmradius R: 600 mm Werkstoff: UP-GF (glasfaserverstärkter Polyester) Farbton: kieselgrau RAL: 7032 (ähnlich)
| Merkmale: | |
| Richtungsänderung | horizontal |
| Winkel | 90° |
| Bauform | Bogen starr |
| Bogenausführung | Segmentbogen |
| Mit Oberteil | nein |
| Innenradius | 600 mm |
| Kabelrinnenhöhe | 80 mm |
| Kabelrinnenbreite | 500 mm |
| Materialstärke | 5 mm |
| Seitenlochung | nein |
| Montagelochung im Boden | nein |
| NATO-Lochbild | nein |
| Ausführung | ohne Verbinder |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Kunststoff |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | GFK |
| Oberflächenschutz | sonstige |
| Farbe | sonstige |
| RAL-Nummer | 7032 |
