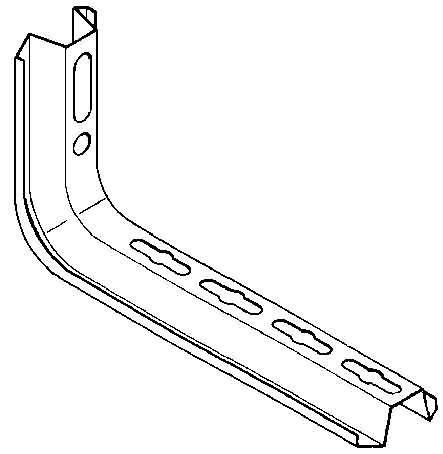

NIEDAX Tragkonsole TKS 700
Art.Nr.: 544018
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Tragkonsole TKS 700
Hersteller: NIEDAX
Hersteller-Art.Nr.: TKS 700
EAN: 4013339184828
Ursprung: Deutschland
Zolltarif: 73089059
Hängestiel, für die Montage an waagerechten Decken. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muß der Ausleger im Abstand von X = 50 mm (Auslegerunterkante - Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Ausleger TKS... = 400 mm Abmessungen (ca. Maße) H x B x L : 132 x 57 x 763 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
| Merkmale: | |
| Länge | 763 mm |
| Profilbreite | 57 mm |
| Profilhöhe | 132 mm |
| Ausführung | I-Profil |
| Tragfähigkeit | 1,5 kN |
| Geeignet für Funktionserhalt | ja |
| Werkstoff | Stahl |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
| Einsatztemperatur | -20..120 °C |
| Gewicht | 1,0688 kg |
