NIEDAX Wandausleger KTVW 500 F
Art.Nr.: 614807
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

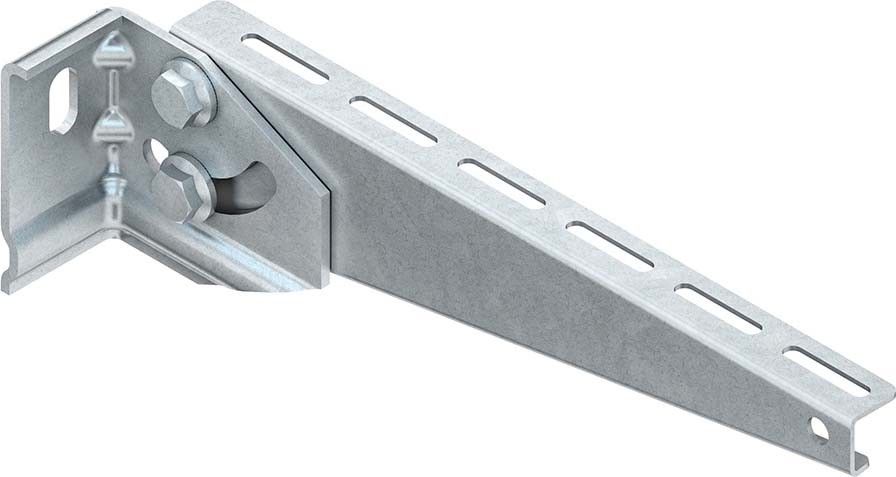

Wandausleger KTVW 500 F
Hersteller: NIEDAX
Hersteller-Art.Nr.: KTVW 500 F
EAN: 4013339086955
Ursprung: Deutschland
Zolltarif: 73089059

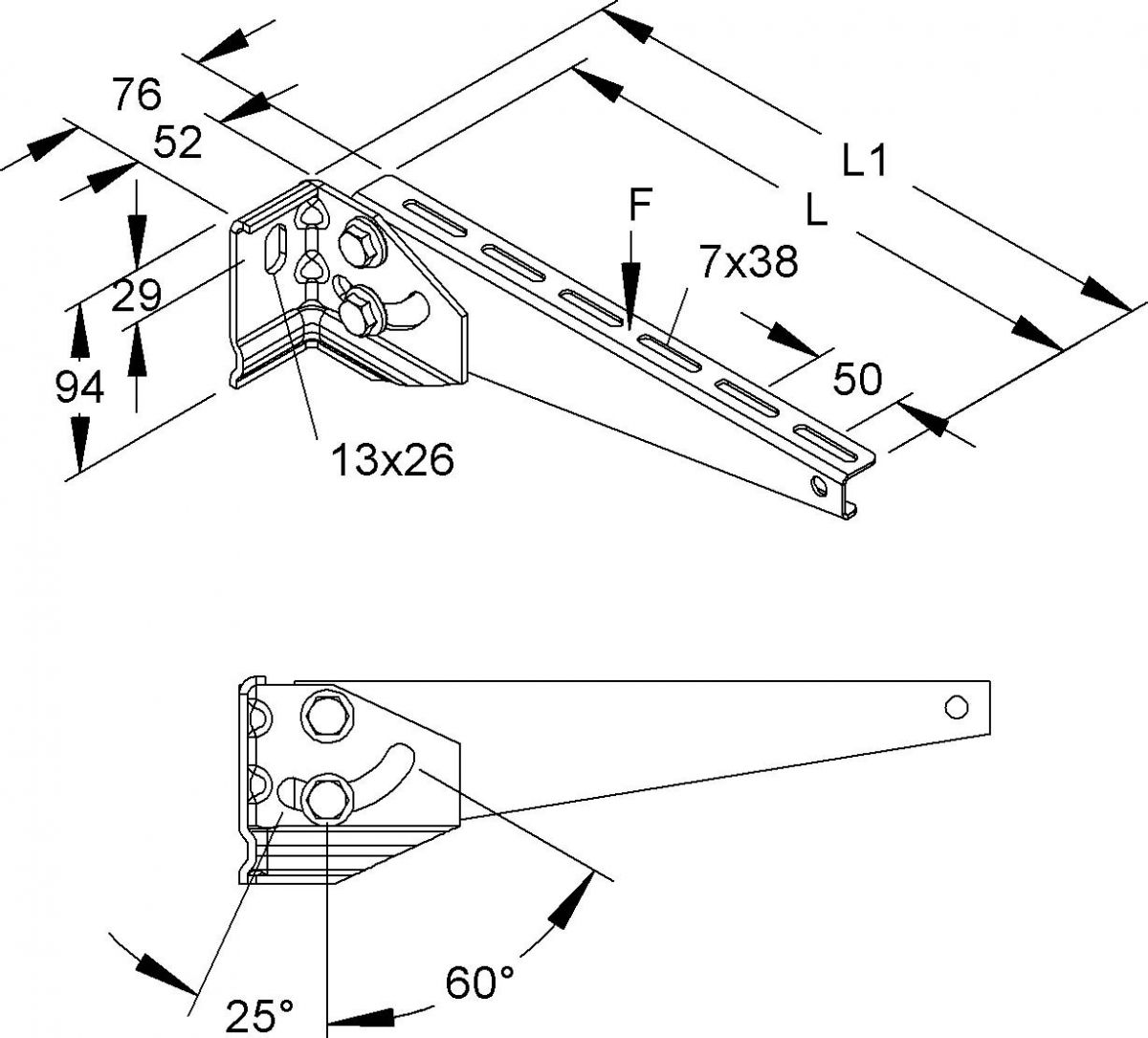

Wandausleger, verstellbar, Verstellbereich +25° bis -60°, zur Befestigung an schrägen Wänden, im Bereich z. B. von Betonröhren und Tunnel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten max. Anzugsdrehmoment von 123 Nm. Bitte beachten: Der zum Einsatz kommende Ausleger, bei einer Neigung des Auslegeranschlusswinkels bis 60°, richtet sich nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne. Abmessungen (ca. Maße) Auflagehöhe H : 94 mm Breite des Anschlusswinkels B : 52 mm Gesamtbreite B1 : 76 mm Auflagelänge L : 515 mm Gesamtlänge L1 : 540 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Merkmale: | |
| Länge | 540 mm |
| Breite | 76 mm |
| Höhe | 94 mm |
| Geeignet für Kabeltragsystembreite | 100..500 mm |
| Ausführung | Wandausleger |
| Winkel | -25..60 ° |
| Max. sichere Arbeitslast nach IEC 61537 | 1200 N |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | feuerverzinkt |
| Einsatztemperatur | -20..120 °C |
