SCHNEIDER ELECTRIC Steckklemme NSYTRP22
Art.Nr.: 852955
Inhalt: 50 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

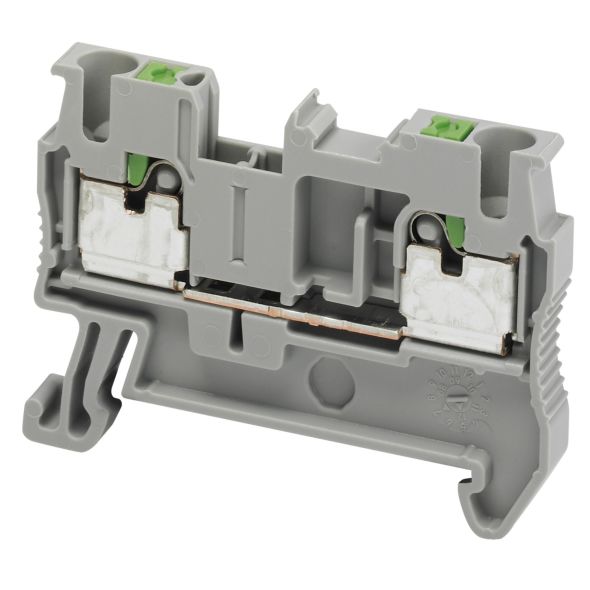

Steckklemme NSYTRP22
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: NSYTRP22
EAN: 3606480533129
Ursprung: China, Volksrepublik
Zolltarif: 85369010
Linergy TR ist eine Reihenklemme für Linergy. Sie gehört zur Linergy-Durchgangsklemme mit 2,5 mm² Nennquerschnitt. Die Bemessungsbetriebsspannung beträgt 600 V nach CSA/cURus und 800 V nach EN/IEC 60947-7-1. Der Nennstrom beträgt 24A nach EN/IEC 60947-7-1 und 20A nach CSA und cURus. Er hat eine graue Oberflächenbehandlung. Montage durch Aufschnappen und Anschluss von oben durch einstufige 1x1 Push-In-Klemmen (vor- und nachgeschaltet). Der Anschluss kann ohne Werkzeug erfolgen und die Trennung mit einem flachen Schraubendreher. Er ist kompatibel mit Raumgehäusen für Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Verkauft in Losen von 50 Einheiten. Umgebungslufttemperatur für den Betrieb ist von -40 bis 130 °C gemäß IEC 60216-1 und VDE 0304-T21. Zertifiziert nach mehreren Normen (VDE, LR, cURus, IEC-Ex, ATEX, EAC, GL, CSA). Es ist konform mit Green Premium (RoHS/REACH).
| Merkmale: | |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,2..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..2,5 mm² |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Ausführung elektrischer Anschluss 2 | Steckanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -40..130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Breite | 5,2 mm |
| Höhe | 36,5 mm |
| Tiefe | 48,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
