WAGO 2-Kanal-Ausgangsklemme 750-560
Art.Nr.: 805822
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

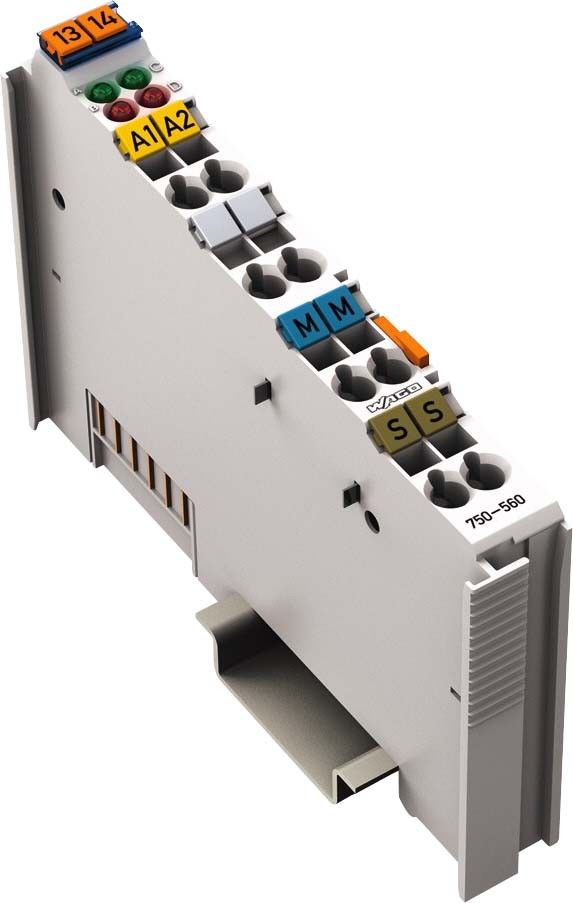

2-Kanal-Ausgangsklemme 750-560
Hersteller: WAGO
Hersteller-Art.Nr.: 750-560
EAN: 4045454501327
Ursprung: Deutschland
Zolltarif: 85389099
2-Kanal-Analogausgang
DC 0 10 V
10 Bit
100 mW/ 24 VDas Analogausgangsmodul erzeugt Signale der normierten Größe 0 10 V.
Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 10 Bit ausgegeben.
Die Ausgänge sind kurzschlussfest ausgeführt.
Kurzschluss oder Überlast = 15 mA werden pro Kanal durch LEDs signalisiert.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
Zur Spannungsversorgung des Moduls wird die interne Systemspannung und die Feldversorgung genutzt.
Die Ausgangskanäle des Moduls besitzen ein gemeinsames Bezugspotential.
Die analogen Ausgänge und die 24V-Versorgung haben ein gemeinsames Bezugspotential, so dass Aktoren wie Stellantriebe über ein 3-adriges Kabel angeschlossen werden können.
| Merkmale: | |
| Versorgungsspannung bei DC | 24 V |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Strom | nein |
| Eingang, Spannung | nein |
| Eingang, Widerstand | nein |
| Eingang, Widerstandsthermometer | nein |
| Eingang, Thermoelement | nein |
| Eingangssignal konfigurierbar | nein |
| Ausgang, Strom | nein |
| Ausgang, Spannung | ja |
| Ausgangssignal konfigurierbar | nein |
| Auflösung der Analogausgänge | 10 Bit |
| Anzahl der analogen Ausgänge | 2 |
| Analoge Eingänge konfigurierbar | nein |
| Analoge Ausgänge konfigurierbar | nein |
| Unterstützt Protokoll für TCP/IP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für CAN | nein |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für MODBUS | nein |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für DeviceNet | nein |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 802.11 | nein |
| Funkstandard GPRS | nein |
| Funkstandard GSM | nein |
| Funkstandard UMTS | nein |
| IO-Link Master | nein |
| Systemkomponente | ja |
| Schutzart (IP) | IP20 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Tragschienenmontage möglich | ja |
| Wand-/Direktmontage möglich | nein |
| Fronteinbau möglich | nein |
| Rack-Montage möglich | nein |
| Geeignet für Sicherheitsfunktionen | nein |
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite | 12 mm |
| Höhe | 100 mm |
| Tiefe | 69,79999999 mm |
