WAGO Leiterplattenklemme 2616-1101/000-005

Art.Nr.: 1455965

Inhalt: 108 Stk.

Mehr von WAGO

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

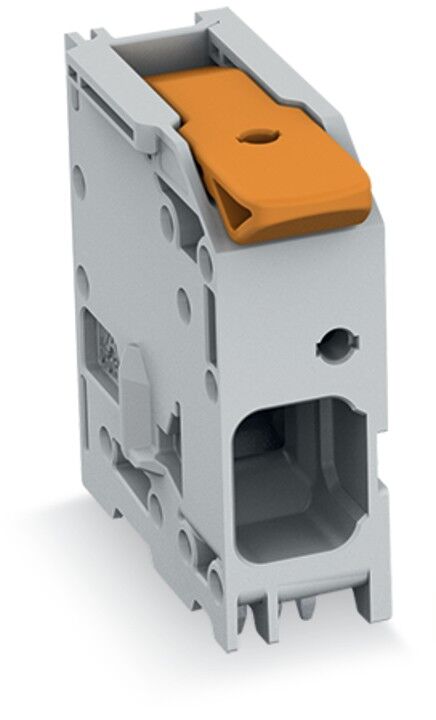

Leiterplattenklemme 2616-1101/000-005

Hersteller: WAGO

Hersteller-Art.Nr.: 2616-1101/000-005

EAN: 4066966526363

Ursprung: Polen

Zolltarif: 85369010

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
1-polig
Push-in CAGE CLAMP®
rotLeiterplattenklemmen mit Push-in CAGE CLAMP^®_Anschluss und Hebeln.
Direktes Stecken von eindrähtigen Leitern und feindrähtigen Leitern mit Aderendhülsen.
Intuitive und werkzeuglose Betätigung.
Mehrere Klemmstellen lassen sich gleichzeitig geöffnet halten besonders komfortabel beim Anschluss mehradriger Leitungen..
Prüfmöglichkeiten 0° und 90° zur Leiteranschlussrichtung.

Merkmale:

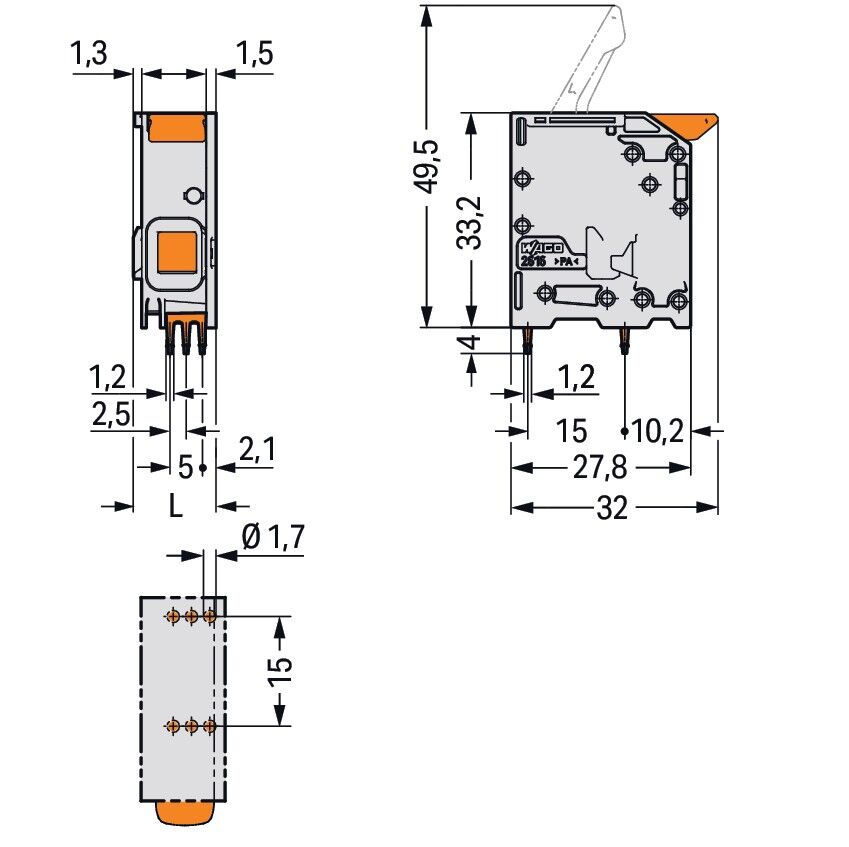

Höhe	33,2 mm
Anzahl der elektrischen Anschlüsse	1
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	rot
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne
