WALTHER Gruppenverteiler WV0079R1
Art.Nr.: 681233
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

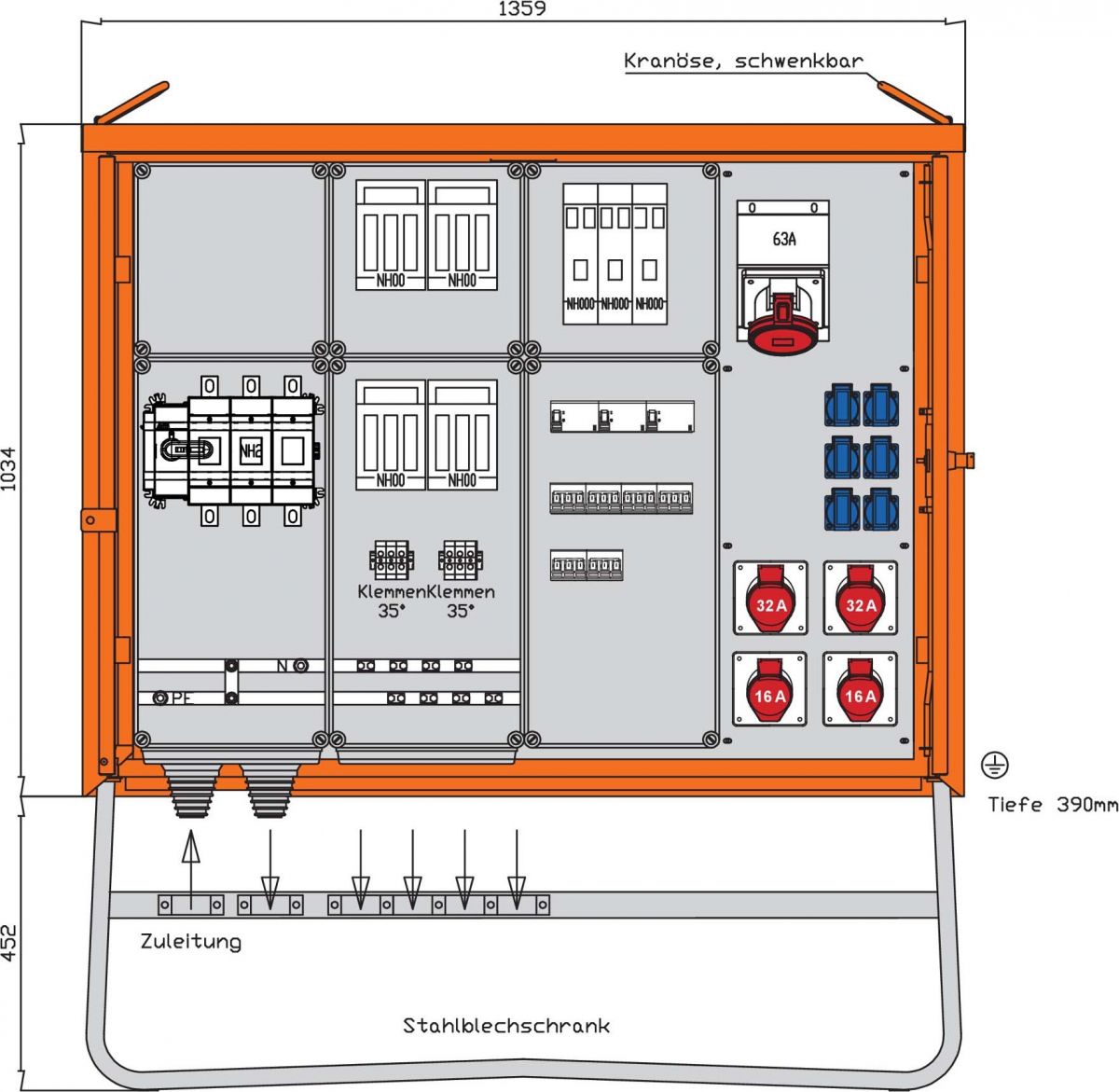

Gruppenverteiler WV0079R1
Hersteller: WALTHER
Hersteller-Art.Nr.: WV0079R1
EAN: 4015609068623
Ursprung: Deutschland
Zolltarif: 85371098
Gruppenverteilerschrank
Anschlussleistung: 246kVA
nach IEC61439-4
Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1034 x 1359 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Zugang:
1 NH2-Lasttrennschalter mit Sicherungen 355A
mit Bolzenanschluss M10
Abgänge:
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35qmm
1 RCD-Schutzschalter 4-pol. 63 A/300 mA -B-
mit NH000-Sicherungslasttrennschalter 63A
1 CEE-Steckdose 5/63 A 400 V/6 h
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4-pol. 63 A/30 mA -B-
mit NH000-Sicherungslasttrennschalter 63A
2 CEE-Steckdosen 5/32 A 400 V/6 h
mit je 1 Leitungsschutzschalter (MCB) 3/32A -C-
2 CEE-Steckdosen 5/16 A 400 V/6 h
mit je 1 Leitungsschutzschalter (MCB) 3/16A -C-
1 RCD-Schutzschalter 4-pol. 40 A/30 mA -A-
mit NH000-Sicherungslasttrennschalter 35A
6 Schutzkontaktsteckdosen 2/16 A 230 V
mit je 1 Leitungsschutzschalter (MCB) 1/16 A -C-
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 355 A |
| Anschlussleistung | 246 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Hauptschalter | NH2 |
| Hauptschalter-Bemessungsstrom | 355 A |
| Anzahl der Pole Hauptschalter | 1 |
| Anzahl der Leitungsschutzschalter | 10 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 1 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1359 mm |
| Höhe | 1486 mm |
| Tiefe | 390 mm |
